Ampe kìm là gì? Cách sử dụng đo dòng 1 chiều, thông mạch

ampe kim la gi 04

Ampe kìm đã trở thành một công cụ quan trọng và hiệu quả trong các ứng dụng điện. Với khả năng đo dòng điện một cách dễ dàng và an toàn mà không cần phải tiếp xúc trực tiếp với dây dẫn, ampe kìm không chỉ giúp tiết kiệm thời gian mà còn tăng cường tính an toàn trong quá trình làm việc. Hãy cùng Etech Việt Nam tìm hiểu về Ampe kìm, về cấu tạo, nguyên lý hoạt động, ký hiệu và cách sử dụng Ampe kìm ngay dưới đây.

Ampe kìm là gì?

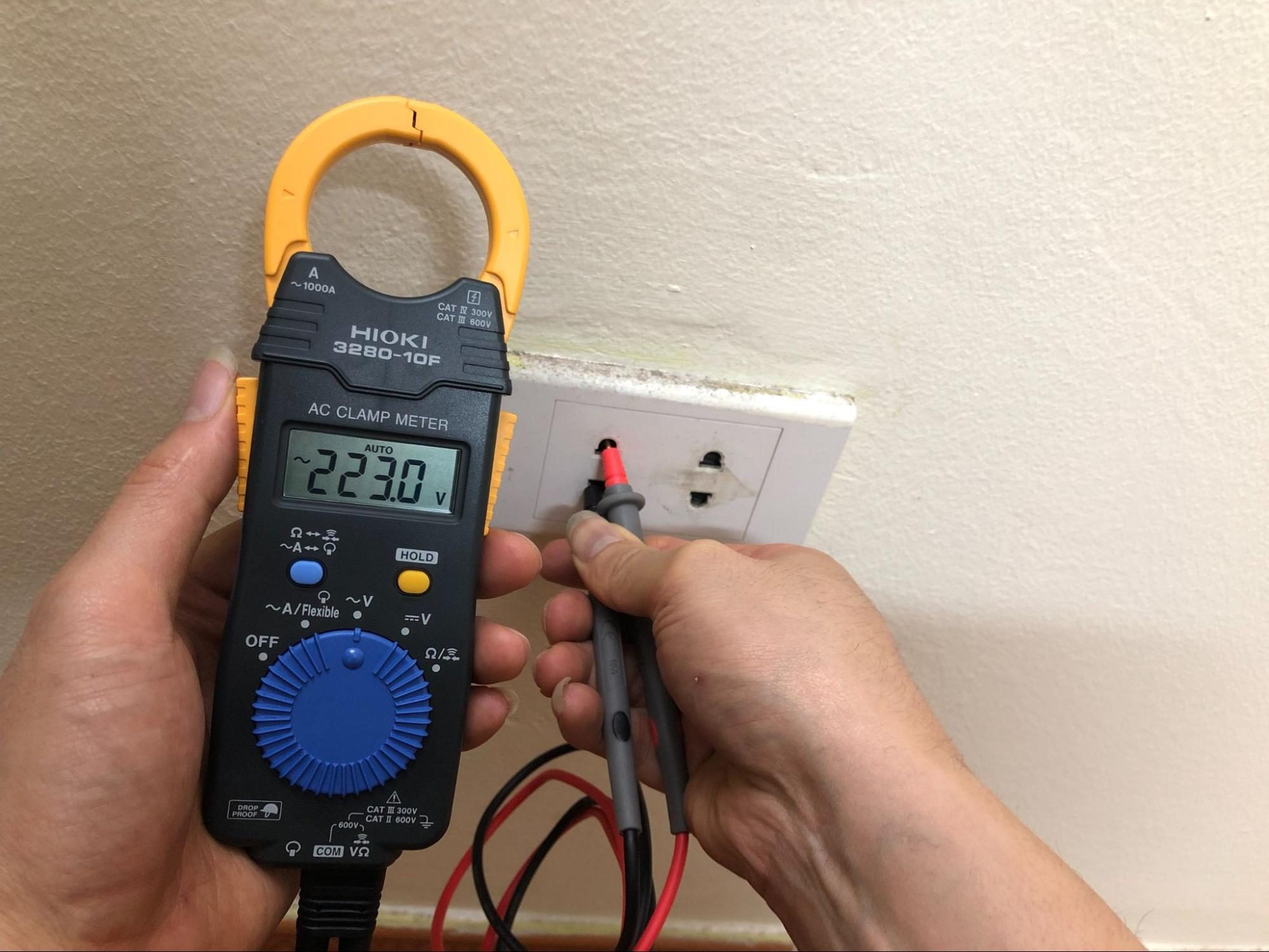

Ampe kìm hay đồng hồ Ampe kìm còn được gọi là kìm đo dòng điện là một thiết bị đo lường điện tử được thiết kế để đo dòng điện AC (dòng điện xoay chiều) và/hoặc DC (dòng điện một chiều) mà không cần phải ngắt mạch điện. Điểm đặc biệt của ampe kìm là khả năng đo dòng điện thông qua việc kẹp thiết bị xung quanh một dây dẫn mà không cần phải tiếp xúc trực tiếp hoặc ngắt kết nối mạch điện, làm cho việc đo lường trở nên an toàn và nhanh chóng hơn đối với kỹ thuật viên.

ampe kim la gi 04

Hướng dẫn sử dụng đồng hồ ampe kìm cơ bản

Chuẩn bị: Trước khi sử dụng ampe kìm, hãy đảm bảo rằng bạn đã kiểm tra và đảm bảo an toàn cho mình. Đặc biệt, hãy đảm bảo rằng bạn đang làm việc trong điều kiện an toàn, không có nguy cơ chập điện.

Lựa chọn dải đo: Chọn dải đo phù hợp trên ampe kìm để đảm bảo độ chính xác và an toàn. Nếu không chắc chắn, hãy chọn dải đo lớn hơn và sau đó điều chỉnh sau khi đã đo.

Kẹp vào dây dẫn: Kẹp ampe kìm vào dây dẫn mà bạn muốn đo lường. Đảm bảo kẹp chặt và không có sự cắt đứt nào để đảm bảo độ chính xác của dữ liệu đo.

Đọc kết quả: Đọc kết quả trên màn hình của ampe kìm sau khi đã kẹp vào dây dẫn. Hãy chắc chắn rằng bạn hiểu cách đọc kết quả và đơn vị đo (Ampere).

Các bạn có thể xem chi tiết ở đây: hướng dẫn sử dụng ampe kìm

Cách sử dụng Ampe kìm đo dòng điện 1 chiều

Ampe kìm là thiết bị đo lường điện năng đa năng, cung cấp kết quả đo lường nhanh chóng và độ chính xác cao cho một loạt các thông số điện. Với khả năng đo điện áp chuyên biệt trong khoảng từ 100mA đến 2000A, đồng hồ ampe kìm trở thành công cụ lý tưởng cho nhiều ứng dụng. Dưới đây là bản hướng dẫn chi tiết để đo dòng điện một chiều sử dụng ampe kìm:

ampe kim la gi 03

  • Bước 1: Đặt núm điều chỉnh của ampe kìm vào vị trí (A) để thiết lập chế độ đo dòng điện.
  • Bước 2: Đặt phần kìm của thiết bị quanh dây dẫn mà bạn muốn đo.
  • Bước 3: Xem và ghi nhận giá trị hiển thị trên màn hình của thiết bị.

Đối với những ứng dụng đo lường khác như kiểm tra điện áp, đo thông mạch và các thông số điện khác, người dùng có thể chuyển sang sử dụng các dụng cụ đo điện đa năng thông thường bằng cách sử dụng que đo, giúp mở rộng phạm vi ứng dụng của thiết bị đo lường này.

Cách đo thông mạch bằng Ampe kìm

Đo thông mạch bằng ampe kìm (clamp meter) là một quy trình đơn giản nhưng đòi hỏi sự chính xác và cẩn thận. Dưới đây là hướng dẫn cơ bản để bạn thực hiện việc này:

ampe kim la gi 05

  • Chuẩn bị thiết bị:
    • Đảm bảo rằng ampe kìm của bạn được đặt ở chế độ đo dòng điện AC (xoay chiều), vì thông mạch thường là AC.
    • Kiểm tra xem pin của ampe kìm có đủ sức để thực hiện đo lường hay không.
  • Xác định điểm đo:
    • Xác định điểm trên thông mạch mà bạn muốn đo dòng điện.
    • Đảm bảo rằng thông mạch đó không bị cách điện mà phải bị kẹp chặt bằng ampe kìm.
  • Kẹp ampe kìm:
    • Mở rộng phần kẹp của ampe kìm và đặt nó quanh thông mạch mà bạn muốn đo dòng điện.
    • Đảm bảo rằng kẹp được đặt chắc chắn và không bị lỏng.
  • Đọc kết quả:
    • Sau khi kẹp đã được đặt chắc chắn, bạn có thể đọc kết quả trên màn hình của ampe kìm.
    • Số liệu sẽ hiển thị dòng điện đi qua thông mạch, thường được đo bằng đơn vị Ampere (A).
  • Đánh giá kết quả:
    • Sau khi đọc kết quả, hãy đánh giá xem dòng điện có trong mức an toàn không và có phù hợp với yêu cầu công việc hay không.
    • Đảm bảo rằng kết quả đo được là chính xác và không có sự can thiệp nào ảnh hưởng đến dòng điện trong thông mạch.
  • Tháo ampe kìm:
    • Khi bạn đã hoàn thành việc đo lường, hãy tháo ampe kìm ra khỏi thông mạch một cách an toàn và cẩn thận.
  • Bảo quản thiết bị:
    • Sau khi sử dụng, đảm bảo làm sạch ampe kìm và lưu trữ nó ở nơi khô ráo và an toàn.

Lưu ý: Trước khi thực hiện bất kỳ công việc nào liên quan đến điện, hãy đảm bảo rằng bạn đã tắt nguồn và tuân thủ các quy tắc an toàn điện cơ bản. Nếu bạn không chắc chắn hoặc không có kinh nghiệm, nên nhờ sự giúp đỡ của một chuyên gia hoặc kỹ thuật viên điện.

Cấu tạo ampe kìm Ampe kìm

Mỏ kìm: Mỏ kìm là phần của ampe kìm được sử dụng để kẹp vào dây điện. Nó có thể mở rộng và thu hẹp để phù hợp với kích thước của dây điện. Mỏ kìm thường được làm bằng vật liệu bền như thép không gỉ để đảm bảo độ bền và độ chính xác trong quá trình đo.

Cảm ứng từ: Cảm ứng từ là thành phần quan trọng nhất của ampe kìm. Nó được sử dụng để tạo ra tín hiệu dòng điện từ dây điện mà mỏ kìm đã kẹp vào. Cảm ứng từ thường được làm bằng vật liệu từ tính như ferrite để tăng hiệu suất đo và giảm nhiễu.

Bộ chuyển đổi: Bộ chuyển đổi là phần của ampe kìm có chức năng chuyển đổi tín hiệu dòng điện từ cảm ứng từ thành tín hiệu điện áp có thể đọc được trên màn hình hiển thị. Bộ chuyển đổi thường được gắn liền với một mạch điện tử để xử lý tín hiệu và hiển thị kết quả đo.

Màn hình hiển thị: Màn hình hiển thị là phần của ampe kìm được sử dụng để hiển thị giá trị đo được của dòng điện. Màn hình hiển thị thường được làm bằng công nghệ LCD hoặc LED để đảm bảo độ rõ nét và dễ đọc.

Nguyên lý làm việc của ampe kìm

Nguyên lý hoạt động của ampe kìm dựa trên hiệu ứng từ trường điện. Khi dòng điện chạy qua một dây dẫn, nó tạo ra một trường từ xung quanh dây đó. Ampe kìm sử dụng một cảm biến từ để đo lường trường từ này, từ đó xác định dòng điện đang chạy trong dây mà không cần phải tiếp xúc trực tiếp hoặc ngắt kết nối mạch điện.

ampe kim la gi 01

Cảm biến từ thường được đặt trong phần kẹp của ampe kìm. Khi bạn đặt phần kẹp này quanh một dây dẫn, dòng điện trong dây sẽ tạo ra một trường từ ảnh hưởng lên cảm biến từ. Điện áp được tạo ra bởi trường từ sẽ được đo lường và chuyển đổi thành giá trị dòng điện tương ứng trên màn hình của ampe kìm.

Điều này cho phép người dùng đo lường dòng điện một cách dễ dàng và an toàn mà không cần phải chạm vào dây dẫn hoặc ngắt kết nối mạch điện. Đây là một cách tiện lợi và an toàn để thực hiện các công việc kiểm tra và đo lường trong các ứng dụng điện.

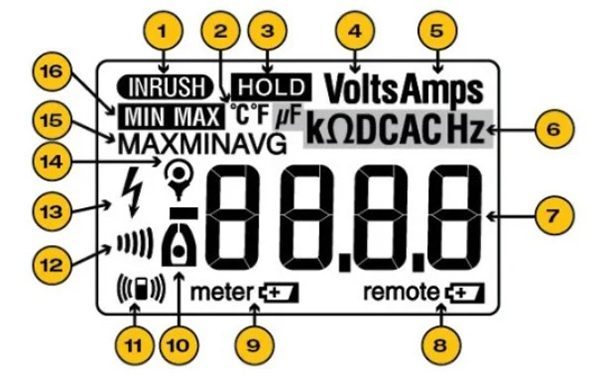

Các kí hiệu trên Ampe kìm

Trên ampe kìm, bạn có thể gặp một số ký hiệu thông thường như sau:

ampe kim la gi 02

  • A: Ký hiệu này thường đại diện cho chức năng đo dòng điện. Bạn chuyển núm chọn chức năng đến vị trí này để sử dụng chức năng đo dòng điện.
  • V: Thường là ký hiệu cho chức năng đo điện áp. Bạn chuyển núm chọn chức năng đến vị trí này để sử dụng chức năng đo điện áp.
  • Ω: Đây là ký hiệu cho chức năng đo điện trở (điện trở). Bạn chuyển núm chọn chức năng đến vị trí này để sử dụng chức năng đo điện trở.
  • Hz: Đây là ký hiệu cho chức năng đo tần số. Bạn chuyển núm chọn chức năng đến vị trí này để sử dụng chức năng đo tần số.
  • mV: Thường là ký hiệu cho chức năng đo điện áp nhỏ, thường dùng cho các mạch nhạy cảm hoặc khi cần độ chính xác cao hơn.
  • AC/DC: Ký hiệu này thường xuất hiện để chỉ rõ khả năng đo cả dòng điện xoay chiều (AC) và một chiều (DC) của ampe kìm.
  • MAX: Thường là ký hiệu cho chức năng lưu giữ giá trị lớn nhất của đo lường trong một khoảng thời gian nhất định.
  • MIN: Tương tự như MAX nhưng là để lưu giữ giá trị nhỏ nhất.
  • Hold: Thường là ký hiệu cho chức năng giữ giá trị, giúp bạn giữ nguyên giá trị đo khi bạn cần.

Các ký hiệu này có thể khác nhau tùy theo mẫu mã và nhà sản xuất của ampe kìm cụ thể. Đôi khi, bạn cũng có thể gặp các ký hiệu khác nếu ampe kìm có các chức năng đặc biệt khác.

Ampe kìm là một công cụ quan trọng và hiệu quả trong lĩnh vực điện, cung cấp khả năng đo dòng điện một cách dễ dàng, an toàn và chính xác. Với nguyên lý hoạt động dựa trên hiệu ứng từ trường điện, ampe kìm cho phép người dùng đo lường dòng điện mà không cần phải tiếp xúc trực tiếp hoặc ngắt kết nối mạch điện. Nếu bạn đang cần được tư vấn về Ampe kìm cũng như cách sử dụng tốt nhất có thể liên hệ Etech Việt Nam qua thông tin dưới đây để được hỗ trợ nhanh nhất.
