Ứng dụng cảm biến vòng từ loop detector mở cổng tự động

Cảm biến vòng từ

Ứng dụng cảm biến vòng từ loop detector mở cổng tự động

Cảm biến vòng từ Loop detector là một dạng cảm biến phát hiện kim loại. Khi có 1 vật thể bằng kim loại với kích thước có độ lớn nhất định di chuyển qua vòng từ được gắn âm dưới nền đường, bộ dò sẽ tác động đóng rơ le output. Dựa vào tính năng này ta sẽ sử dụng nó để mở cổng khi có xe vào hoặc ra với cách đấu như sau:

Sơ đồ đấu Cảm biến vòng từ mở cổng tự động
Sơ đồ đấu Cảm biến vòng từ mở cổng tự động



Nguyên tắc hoạt động: Khi có xe vào hoặc ra chạm lên  vùng bắt của vòng từ được chôn dưới nền. Bô dò vòng từ nhận được tín hiệu sẽ tác động đóng relay output của bộ dò loop detector

Chân output của bộ dò vòng từ sẽ tác động lên chân open của cổng tự động và điều khiển cổng mở ra cho xe qua

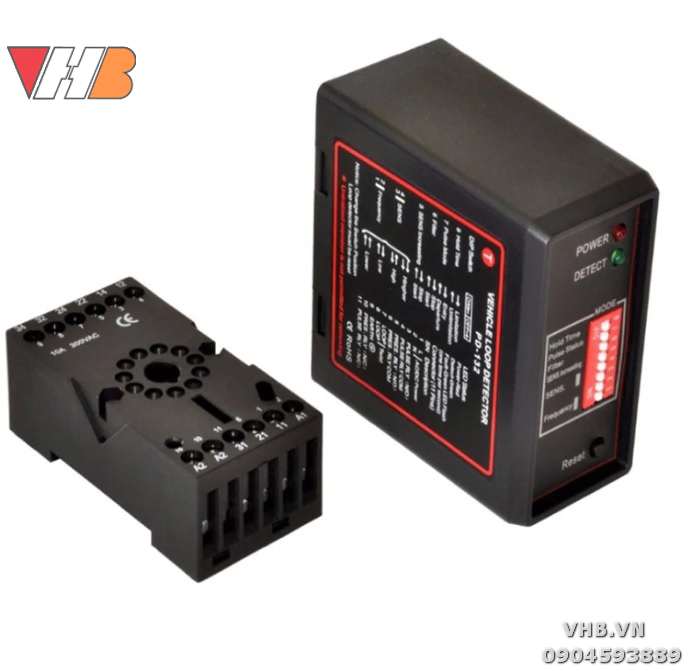

Cảm biến vòng từ PD132
Cảm biến vòng từ PD132

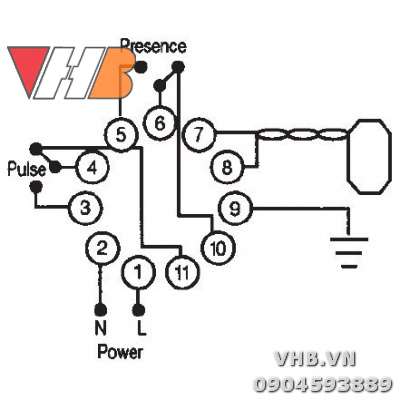

Sơ đồ đấu nối bộ dò vòng từ như sau:

  • Chân 1 2 là chân cấp nguồn cho cảm biến dò vòng từ
  • CHân 5 -6 là chân output rơ le đấu vào chân open của cổng tự động
  • Chân 7 8 đấu vào 2 dây vòng từ chôn âm dưới nền tại vùng nhận diện xe
cách đấu cảm biến vòng từ
Cách đấu bộ dò vòng từ loop detector

Ngoài việc đóng mở cổng tự động  bộ dò vòng từ còn ứng dụng cho :

  • Đóng mở barie tự động cho hệ thống quản lý bãi đỗ xe
  • Làm cảm biến an toàn cho barie tự động, cổng tự động\
  • Cảnh báo xe lên xuống dốc hầm
  • Đếm xe tự động

Một vài mẫu cảm biến vòng từ loop detector thông dụng nhất hiện nay:

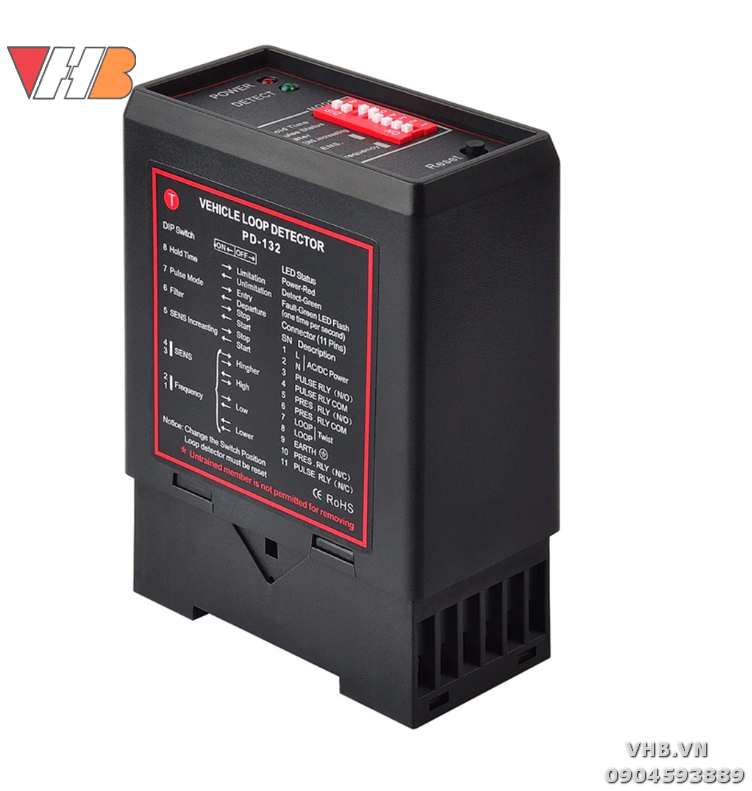

1.Bộ dò vòng từ PD-132

Cảm biến vòng từ Pd132
Bộ dò vòng từ PD 132

Thông số bộ dò vòng từ PD-132:

  • Mã sản phẩm: PD-132
  • Nhà sản xuất: Baisheng
  • Nhãn hiệu: Baisheng
  • Nguồn hoạt động: 230 V AC, 115V AC, 24V DC/AC, 12V DC/AC
  • Công suất tiêu thụ: 5W
  • Output replays: 240v/5A
  • Nhiệt độ hoạt động:  -20C đến + 650C
  • Nhiệt độ ngưỡng: -40C đến + 850C
  • Dãi tần: 20khz đến 170khz
  • Thời gian đáp ứng: 10ms
  • Độ nhạy: điều chỉnh theo 4 cấp độ
  • Chất liệu: Nhựa cao câp
  • Màu sắc: Đen
  • Trọng lượng: 300g
  • Xuất xứ: China

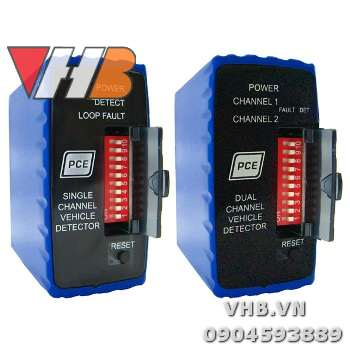

2.Bộ dò vòng từ LD200

Cảm biến loop detector LD200
Cảm biến loop detector LD200

Thông số kỹ thuật cảm biến vòng từ Ld200

Bộ dò vòng từ ld200:

Power supply LD200 200 – 260VAC 50Hz 1.5VA

LD201 100 – 120VAC 60Hz 1.5VA

LD202 11 – 26VAC/DC 50/60Hz 95mA max

Connector 11 Pin Connector on rear of unit.

Dimensions 80mm (height) X 40mm (width) X 79mm (Depth excl. connector).

Operating Temperature -40°C to +80°C

Storage Temperature -40°C to +85°C

Presence Relay Mode 0.5A/220VAC (Fail Safe – normally energized)

Pulse Relay Mode 0.5A/220VAC(Non Fail Safe–normally denergised)

Response time Approximately 120ms after vehicle enters loop.

Indicators LED indicators show: Power, Detect state and Loop Fault.

Detector tuning range 15 – 1500uH

Loop Frequency Approx. 23 – 130KHz (Multiplexing)

Environmental tracking Automatic Compensation

Protection Loop isolation transformer with zener diodes and gas discharge tube.

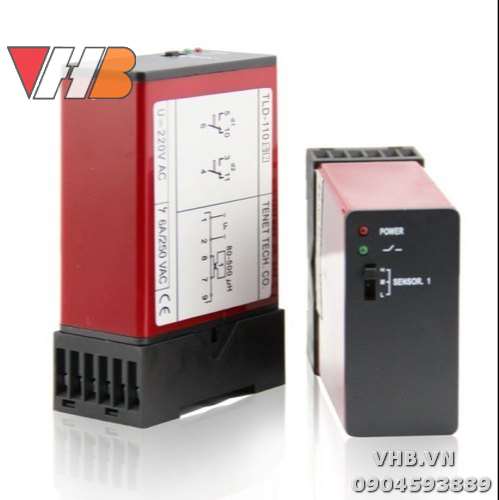

3 Cảm biến dò vòng từ Ld100



bo-do-vong-tu-ld110
bộ dò vòng từ ld110

Video test bộ dò vòng từ loop detector
